2 ふたの種類と参考図




蓋のことは蓋を作っている 鉄工所 に聞くのが一番です!


 ◆フチの形状は?

  蓋の種類は グリストラップ槽フチ のタイプで決まります。
グリストラップの蓋のタイプ
   床との高さを合わせる枠があるタイプ   蓋が床面の上に乗るタイプ    蓋の厚み分のステップに乗るタイプ

  お使いのグリストラップ槽のフチは(ア)(イ)(ウ)のどのタイプでしょうか?


 ◆参考図と余裕の数値をご確認ください!

  (ア)(イ)(ウ)のそれぞれのタイプ別に、下の図で 余裕の数値 と場所を良くご確認ください。
  蓋はボロボロで測りづらいと思いますので、グリストラップ槽 を測って、そこから
余裕の数値 を引き算して、
  蓋の製作寸法を決めてください。
  参考図は、厨房内で人が上を歩く程度の蓋ですので、自動車が乗るような蓋ではありません。

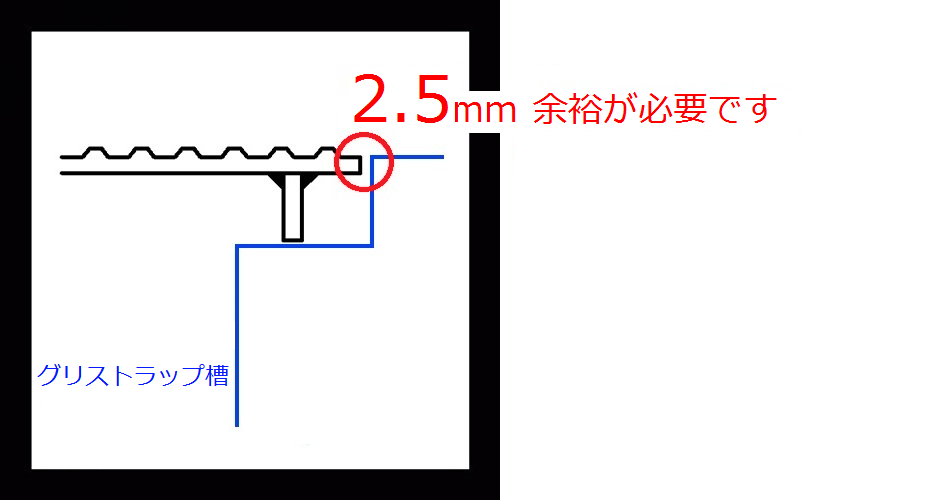

 (ア)のタイプ
  (ア)のタイプのグリストラップの蓋
 (ア)のタイプのグリストラップの蓋
  ◆ 蓋の裏の溶接 = 有り・・・ 枠を溶接
  ◆ 取っ手の個数 = 2個・・・【オンボードタイプ】の落し込み取っ手

   ※
は上蓋の厚みまで含めた寸法です。
   ※ 上の図の通りの構造であれば、
A~D の寸法を連絡するだけで注文できます。

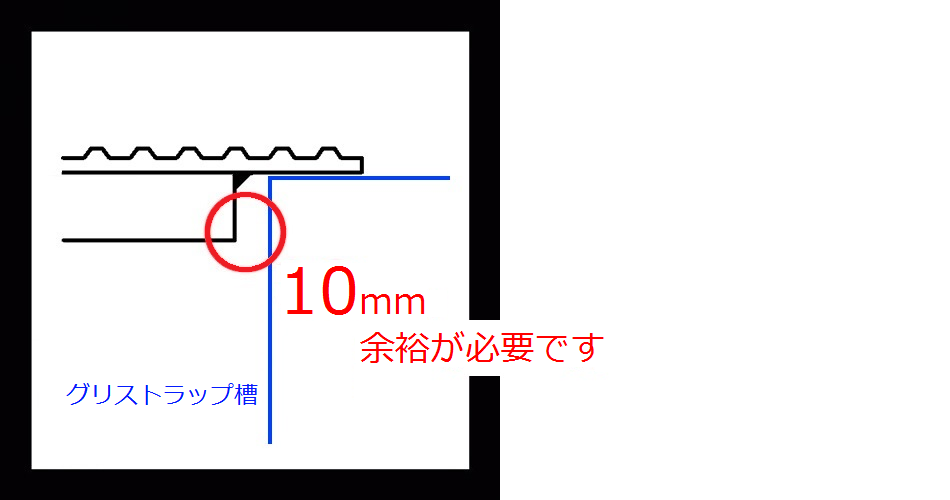

 (イ)のタイプ
  (イ)のタイプのグリストラップの蓋
 (イ)のタイプのグリストラップの蓋

  ◆ 蓋の裏の溶接 = 有り・・・ 補強兼ズレ止めの梁を溶接
  ◆ 取っ手の個数 = 2個・・・【オンボードタイプ】の落し込み取っ手

   ※ 上の図は、2枚で1セットのグリストラップの蓋の、1枚分の蓋の形状です。

   ※ 上の図の通りの構造であれば、
F~K の寸法を連絡するだけで注文できます。

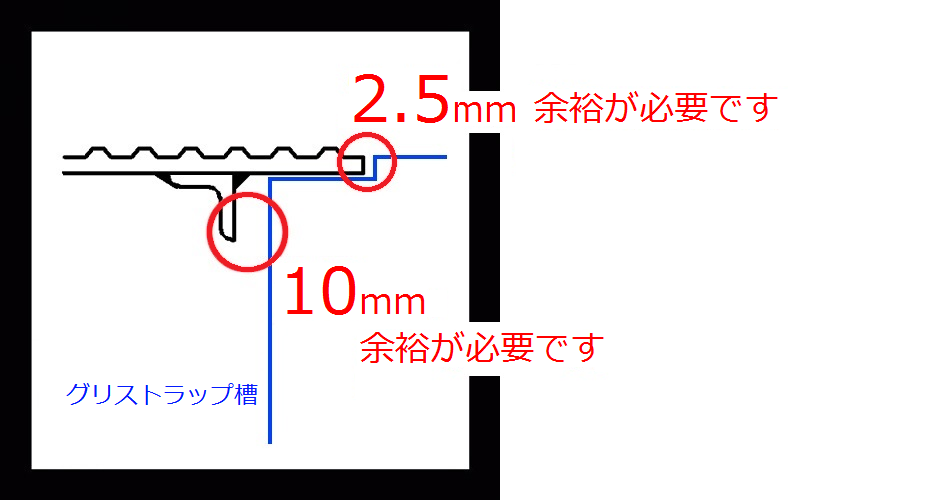

 (ウ)のタイプ
  (ウ)のタイプのグリストラップの蓋
 (ウ)のタイプのグリストラップの蓋

  ◆ 蓋の裏の溶接 = 有り・・・ 補強の梁と ズレ止めの足を溶接
  ◆ 取っ手の個数 = 1個・・・【オンボードタイプ】の落し込み取っ手

   ※ 上の図は、2枚で1セットのグリストラップの蓋の、1枚分の蓋の形状です。

   ※ 上の図の通りの構造であれば、
M~R の寸法を連絡するだけで注文できます。
   ※ 蓋のカドにRが付いていない(丸くなっていない)場合には、
R=なし としてご注文ください。
   ※「溶接=なし」の場合には、
OP=なし としてご注文ください。




 ◆(イ)や(ウ)の蓋を注文する場合の注意点!

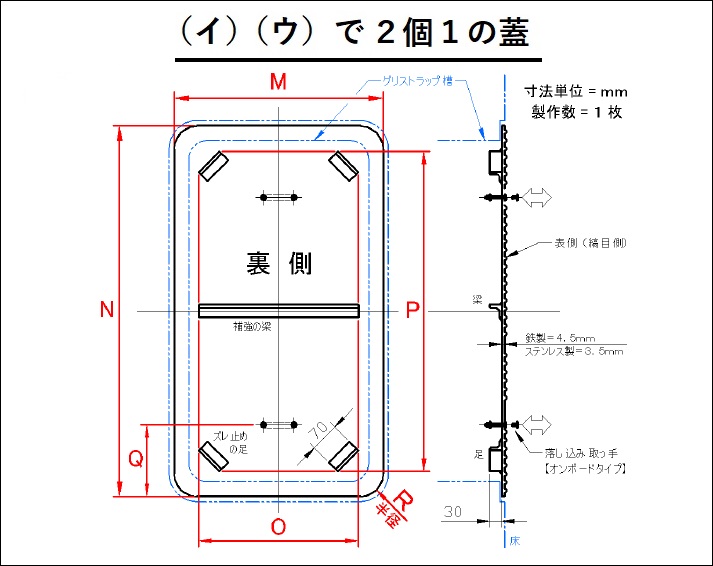

   ◆蓋を「2個1」にする場合は、注文書に「2個1」と必ずご記入ください。

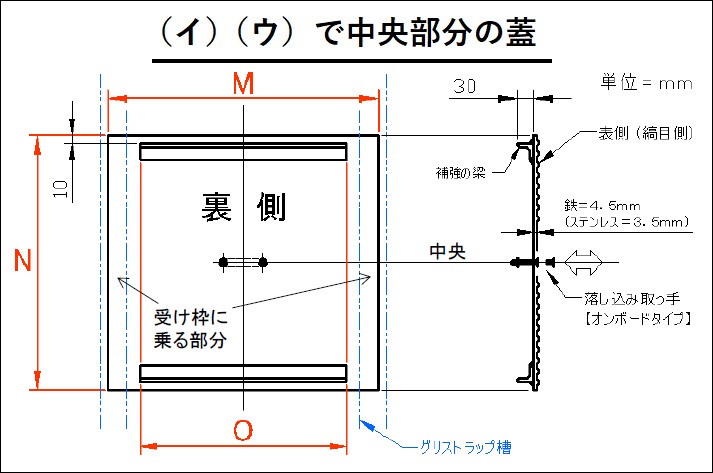

   ◆3枚セットや4枚セットの中央の部分の蓋を注文する場合は、注文書に「中央の部分の蓋」と必ずご記入ください。
   (I P R の数値は不要です)




ご不明な点があればお問い合わせください!
